歐姆龍代理商談歐姆龍繼電器怎么測試？

作者：歐姆龍代理商來源：http://www.cash568.com/ 發布時間：2023-06-05 14:49:33 點擊：

歐姆龍繼電器怎么測試？下午歐姆龍代理商-華銘特機電小編來說一下.歐姆龍繼電器是一種電子控制器件，它具有控制系統和被控制系統，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

歐姆龍繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。

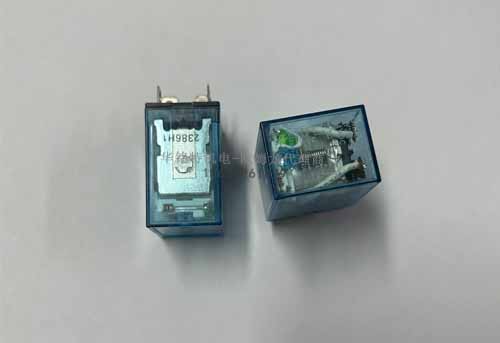

<a href=http://www.cash568.com/ target=_blank class=infotextkey>歐姆龍代理商</a>談歐姆龍繼電器怎么測試？

<a href=http://www.cash568.com/ target=_blank class=infotextkey>歐姆龍代理商</a>談歐姆龍繼電器怎么測試？

歐姆龍繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。

歐姆龍繼電器怎么測試？

1、測線圈電阻：可用萬能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。繼電器線圈的阻值和它的工作電壓及工作電流有非常密切的關系，通過線圈的阻值可以計算出它的使用電壓及工作電流。

2、測觸點電阻：用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0;而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。

3、測量吸合電壓和吸合電流：找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。

測量釋放電壓和釋放電流：也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流。

一般情況下，繼電器的釋放電壓約在吸合電壓的10～50%，如果釋放電壓太小(小于1/10的吸合電壓)時則不能正常使用了，這樣會對電路的穩定性造成威脅使工作不可靠。
