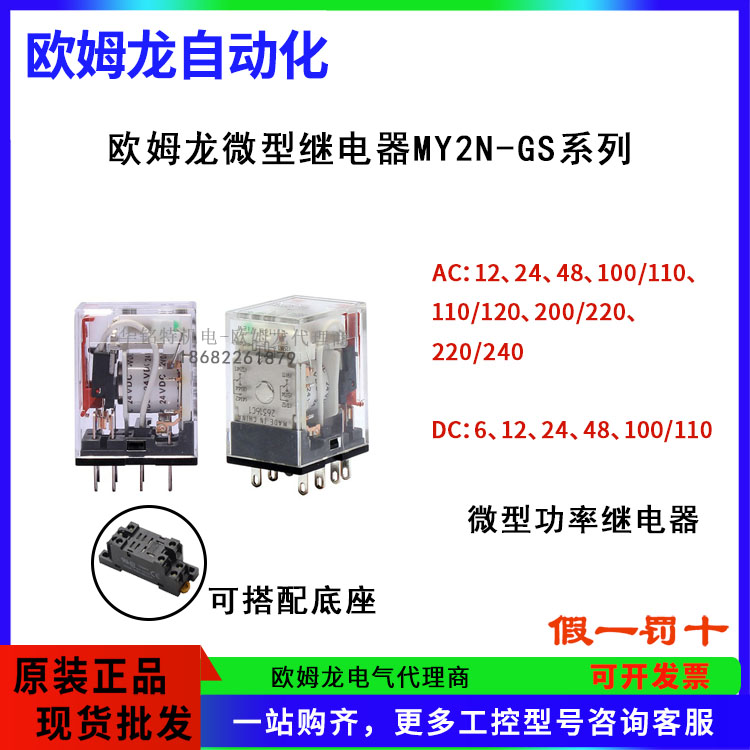

歐姆龍微型繼電器MY2N-GS系列功率通用繼電器,歐姆龍廣東代理商


歐姆龍微型繼電器MY2N-GS系列產品是一款通用繼電器暢銷的MY標配機械指示燈，可確認接點的動作狀態.


歐姆龍微型繼電器MY2N-GS系列產品特點有：

高耐久性
高電氣耐久性有助于控制維修頻率

2極型：50萬次
4極型：20萬次

※開關額定負載時的詳細信息，請確認數據表。

大范圍的使用環境溫度高密度安裝或嚴寒之地也可放心使用
使用環境溫度：-55～70℃


歐姆龍微型繼電器MY2N-GS系列產品種類介紹:


額定規格

本體

操作線圈



項目		額定電流(mA)		線圈 電阻 (Ω)	線圈電感(H)		動作 電壓	復位 電壓	最大容 許電壓	功耗 (VA、W)
額定電壓		50Hz	60Hz		鐵片 開路時	鐵片 動作時	額定電壓的比例
AC	12	106.5	91	46	0.17	0.33	80% 以下 *1	30% 以上 *2	110%	約0.9～ 1.3 (60Hz)
	24	53.8	46	180	0.69	1.3
	48	25.7	21.1	788	3.22	5.66
	100/110	11.7/12.9	10.0/11.0	3750	14.54	24.6
	110/120	9.9/10.8	8.4/9.2	4430	19.2	32.1
	200/220	6.2/6.8	5.3/5.8	12,950	54.75	94.07
	220/240	5.2/6.2	4.3/5.0	15,920	83.5	136.4
DC	6	146(151)		41.0 (39.8)	0.17	0.33		10% 以上 *2		約0.9
	12	72.7(75)		165 (160)	0.73	1.37
	24	36.3(37.7)		662 (636)	3.2	5.72
	48	17.6(18.8)		2,725 (2,560)	10.6	21.0
	100/110	8.7(9.0)/9.6(9.9)		11,440 (11,100)	45.6	86.2
	220	3.6		60,394	362.3	452.9				約0.8



注1. 額定電流、線圈電阻值指的是線圈溫度為+23℃時的值。公差為AC額定電流+15％、-20％、DC線圈電阻±15％。
　2. AC線圈電阻、電感的值為參考值。（60Hz時）
　3. 動作特性指的是線圈溫度為+23℃時的值。
　4. DC線圈的額定電流、線圈電阻（ ）內表示帶動作指示燈的值。
　5. 最大容許電壓指的是環境溫度為+23℃時的值。
*1. 各產品均有差異，實效值在80％以下。外加額定值80％以上的電壓時，繼電器會產生動作。但為了獲取規定的性能，請對線圈外加額定電壓加以使用。
*2. 各產品均有差異，實效值在AC30％以上、DC10％以上。為確保正常復位，請?jiān)O(shè)在該值以下。

開關部



	2極			4極
	阻性負載		感性負載 (cosφ=0.4、 L/R=7ms)	阻性負載		感性負載 (cosφ=0.4、 L/R=7ms)
接點構成	2c			4c
接點機構	單
接點材質	Ag
額定負載	AC250V 7A DC30V 7A	AC220V 5A DC24V 5A	AC220V 2A DC24V 2A	AC250V 6A DC30V 6A	AC220V 3A DC24V 3A	AC220V 0.8A DC24V 1.5A
電氣壽命*1	120,000次	500,000次		30,000次	200,000次
額定通電電流*2	7A			6A
接點電壓的最大值	AC250V、DC220V
接點電流的最大值*2	7A			6A
開關容量的最大值	1,750VA 210W		440VA 48W	1,500VA 180W		176VA 36W
最小適用負載 (參考值) *3	DC5V 1mA



*1. 額定負載開關頻率2,400次/小時，使用環境溫度條件：+23℃，占空比33%
*2. 2極7A是環境溫度為40℃的值。環境溫度70℃時為5A。
　　4極6A是環境溫度為50℃的值。環境溫度70℃時為3A。
*3. 表示電子回路等微小負載等級中可開關極限的大致基準，并非保證值。
　　該值可能因開關頻率、環境、希望可靠性基準而發生變化。請?jiān)趯?shí)際使用條件下對實際設備進行確認。

性能



本體



		2極	4極
接觸電阻 *1		100mΩ以下
動作時間 *2		20ms以下
復位時間 *2		20ms以下
最大開關頻率	機械	18,000次/小時
	額定負載	2,400次/小時
絕緣電阻 *3		1,000MΩ以上
耐電壓	線圈和接點間	AC2,000V 50/60Hz 1min
	異極接點間	AC2,000V 50/60Hz 1min
	同極接點間	AC1,000V 50/60Hz 1min
振動	耐久	10～55～10Hz、雙振幅1.0mm
	誤動作	10～55～10Hz、雙振幅1.0mm
沖擊	耐久	1,000m/s2(約100G)
	誤動作	200m/s2(約20G)
機械耐久性		50,000,000次(開關頻率18,000次/h)
使用環境溫度		標準型　—55℃～+70℃(無結冰、凝露) 帶動作指示燈　—40℃～+70℃(不結冰、凝露)
使用環境濕度		5～85%RH
重量		約35g



注. 上述值為初始值。
*1. 測量條件： DC5V 1A 電壓下降法。
*2. 測量條件： 外加額定操作電壓時不包括接點跳動時間。
*3. 測量條件： 用DC500V絕緣電阻計測量與耐電壓項目中相同的部位

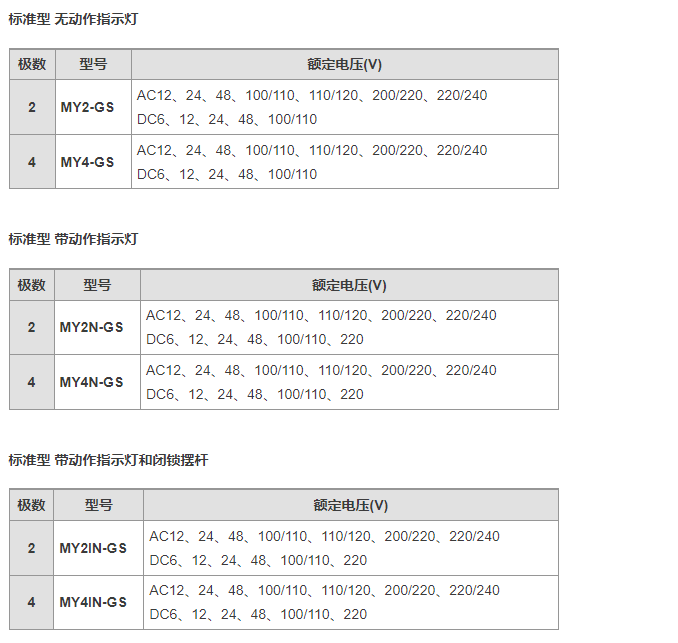

更多型號請看下圖選型.
